Der smarteste Polygonscanner der Welt
Was ist ein Polygonscanner?
Im Gegensatz zum Galvoscanner mit einem Schwingspiegel wird die Laserstrahlablenkung beim Polygonscanner durch ein schnell drehendes Rad mit mehreren nacheinander wirkenden Spiegelflächen erledigt. Seit den siebziger Jahren zeigt diese Technik im Laserdrucker ihre Leistungsfähigkeit.
Auch LIDAR-Systeme verwenden diese interessante Technik. Das schnell drehende Rad führt zu einer extrem schnellen Ablenkung der Laserstrahlung. Je nach Anzahl der Spiegelflächen pro Rad und der Umdrehungszahl ergibt sich eine bestimmte Zeilenfrequenz. Die Winkelgeschwindigkeit des Strahles ist damit festgelegt.
Abhängig von der Brennweite der eingesetzten Optik ergibt sich eine bestimmte Auslenkungsbreite und damit eine bestimmte Ablenkgeschwindigkeit. Mit der Optik wird also die minimale Fokusgröße und die maximale Ablenkgeschwindigkeit festgelegt.
Beim Polygonscanner wird immer die gesamte Scanlinie abgefahren. Bei flächiger Bestrahlung ist das vorteilhaft. Sollen immer nur einzelne Bereiche einer größeren Fläche bestrahlt werden, ist der Polygonscanner eher ungeeignet. Durch die Kanten im Polygonrad, an denen der Laserstrahl ausgeschaltet werden muss, erreicht der Polygonscanner nur einen bestimmten maximalen Nutzungsgrad.
Je größer der verwendbare Strahldurchmesser im Verhältnis zur Spiegellänge ist, desto kleiner wird der Nutzungsgrad für den Laser. Das kann man durch eine spezielle Ansteuerungsmöglichkeit des Lasers (Burst) oder durch die Nutzung von 2 parallelen Laserstrahlen (UKP-Laser) ausgleichen.
In der Materialbearbeitung werden Polygonscanner noch nicht so oft verwendet. Das liegt auch daran, dass die bisher umzusetzenden Laserleistungen die ultraschnelle Ablenkung nicht unbedingt erforderten. Aber die verfügbaren Laserleistungen steigen kontinuierlich! Sowohl im ns-Bereich als auch im UKP-Bereich stoßen die bisherigen Scantechnologien bereits an ihre Grenzen. Und für den Einsatz von preiswerten cw-Lasern ergeben sich mit Polygonscannern völlig neue Einsatzgebiete wie Abtragschneiden, Polieren und Reinigen. Mit einer schnellen externen Strahlschaltung kann man sogar hochaufgelöst strukturieren.
Die Zeit des Polygonscanners hat also gerade erst begonnen. Wer nicht nur mit 30 m/s sondern eher mit 300 m/s arbeiten will und die nötige Laserleistung für seinen Prozess hat, sollte über Polygonscanner nachdenken. MOEWE ist mit innovativer und smarter Technik der ideale Ansprechpartner.

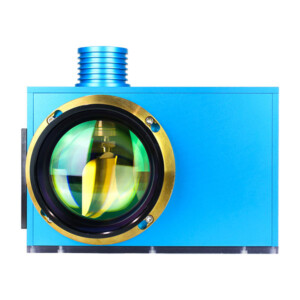

Patentiertes Design und Echtzeit Datenverarbeitung
Durch eine geschickt gewählte Doppelreflexion werden die Schwankungen des Reflexionspunktes als grundsätzliches Problem von Polygonspiegeln umgangen. In Verbindung mit einer Zeitmarke und einer extrem schnellen Korrektur von Fertigungstoleranzen durch einen integrierten FPGA (200 MHz) ist das Polygon Scanner System von MOEWE extrem präzise.
• Patentiertes spezielles optisches Design für minimale Verzerrungen
• Patentierte Echtzeit-Datenverarbeitung durch FPGA
Große freie Apertur
Die für einen kompakten Polygonscanner mit einer Masse von nur 13 kg extrem große freie Apertur von 30 mm erlaubt die Verwendung großer Strahldurchmesser. Dadurch können sehr kleine Fokusdurchmesser erreicht werden, mit einer Brennweite von 270 mm sind das bei einem Monomode Faserlaser im NIR-Wellenlängenbereich bei einer Scanlänge von 160 mm ca. 25 µm. Durch den großen Strahldurchmesser und weil alle reflektierenden Flächen nur mit bewegten Strahlen in Berührung kommen können extrem hohe Laserleistungen von > 5 kW mit dem MOEWE Polygonscanner abgelenkt werden. Mit einer langen Brennweite von 1.920 mm (verfügbar) kann man Scanlängen von 1.500 mm erreichen. Der Fokusdurchmesser liegt dann immer noch bei ca. 180 µm.
• Größe: 30 mm
• Kleinster Fokusdurchmesser < 10 µm
• Geeignet für Hochleistungslaser > 5 KW
Geschwindigkeiten > 1.000 m/s möglich
Die Ablenkgeschwindigkeit von Polygonscannern ist ca. 30 mal größer als bei Galvoscannern. Mit einer Brennweite von 1920 mm erreicht unser MOEWE Polygon Scanner System eine Geschwindigkeit von 4.000 m/s bei einer Zeilenfrequenz von 1.300 Hz. Insbesondere bei sowieso notwendiger Rasterbearbeitung oder bei durchgehender Flächenbestrahlung ist der Nutzen eines Polygonscanners offensichtlich. Aber auch bei der zunehmend höheren Leistung von Ultrakurzpulslasern ist die ultraschnelle Strahlablenkung mit Polygonscanner sinnvoll, um die hohe Produktivität, die solche Laser ermöglichen, auch bei hoher Qualität zu erreichen. UKP-Laser mit einer Einzelpulsfrequenz von > 10 MHz lassen sich mit unserem Gerät immer noch präzise ansteuern. Im Labor hat ein MOEWE Polygonscanner System bereits einen Laser mit 60 MHz angesteuert. Dies führt zu extrem schnellen und hoch aufgelösten Bearbeitungsprozessen.
• Deutliche Zeitersparnis
• Effiziente Kostenreduktion
• Größere Produktionsmengen
MOEWE Optical Solutions GmbH ist Ihr zuverlässiger Ansprechpartner für hochwertige industrietaugliche Polygon Scanner. Sie zeichnen sich durch eine große Apertur, kompakte Bauweise und hohe optische Robustheit aus. Durch die volle Digitalisierung des Gerätes können eine hohe Genauigkeit und die Echtzeit-Integrierbarkeit in externe Koordinatensysteme angeboten werden. Richten Sie bitte Ihre konkrete Anfrage an uns! Wir helfen Ihnen gerne weiter.
Polygon Scanner Systeme für viele Einsatzgebiete
PM 100
Anwendung: Oberflächenbearbeiten, Modifizieren, Reinigen, Schneiden
Besonderheit: Geeignet für extrem hohe Laserleistung, Option 10,6 µm
Leistungsbereich: Leistung> 1 kW
Apertur: 30 mm
Bearbeitungsregime: CW + gepulst + ultrakurzgepulst
Weitere Informationen: Datenblätter
PM 300
Anwendung: universell (Beschriften, Mikrostrukturieren, LIFT, …)
Besonderheit: UV und VIS Option, sehr gute Fokussierbarkeit, Option hohe Präzision, Kombination mit DLIP
Leistungsbereich: Leistung < 1 kW
Apertur: 30 mm
Bearbeitungsregime: CW + gepulst + ultrakurzgepulst
Weitere Informationen: Datenblätter
PM 600
Anwendung: 2.5 D Gravieren
Besonderheiten: Integrierte Grauwertverarbeitung mittels Echtzeitsteuerung
Leistungsbereich: Leistung < 1 kW
Apertur: 30 mm
Bearbeitungsregime: Gepulst + ultrakurzgepulst
Weitere Informationen: Datenblätter

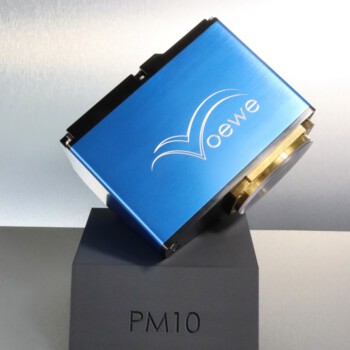

PM 10 Mini
Anwendung: Universell (Beschriften, Mikrostrukturieren, LIFT, ..)
Besonderheit: Klein, Kompakt, Integrierte Steuerung
Leistungsbereich: Leistung < 1 kW
Apertur: 10 mm
Bearbeitungsregime: CW + gepulst + ultrakurzgepulst
Weitere Informationen: Datenblätter
PM Unit
Anwendung: universell, OEM (LIDAR, Reinigung, Vermessung)
Besonderheit: Polygonrad flexibel auslegbar
Leistungsbereich: Kundenspezifisch, Durchmesser bis 90 mm
Apertur: bis 20 mm
Bearbeitungsregime: CW + gepulst + ultrakurzgepulst
Weitere Informationen: Datenblätter
Aktuelles

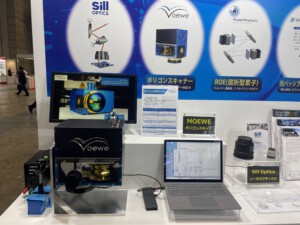

OPIE Japan Pacifico Yokohama | 23.04. - 25.04.2025
Unser Distributor Tahei Boeki Co. LTD. wird auch in diesem Jahr unseren Polygonscanner auf der OPIE in Japan ausstellen. Weiterhin freuen wir, dass auch der Prototyp unseres neuen PM 10 Mini vor Ort ausgestellt wird! Besuchen Sie die Sensor & Imaging EXPO, Stand M-42 um beide Geräte live zu erleben. Mehr Informationen zur Messe finden Sie hier.
Mit dem Laden des Videos akzeptieren Sie die Datenschutzerklärung von YouTube.
Mehr erfahren
MOEWE als Sponsor der 14. International Summer School des Fraunhofer IWS & TU Dresden
Wir sind auch in diesem Jahr einer der Sponsoren der Internationalen Summer School, welche vom 25. bis 29. August 2025 stattfinden wird. Organisiert wird diese Veranstaltung von der TU Dresden und dem Fraunhofer IWS zum Thema „Trends und Neuentwicklungen in der Lasertechnik“. Ziel des Workshops ist es, Studenten und Doktoranden in einem intensiven Studienprogramm zu grundlegenden und angewandten Aspekten der Lasertechnologie zusammenzubringen. Das Programm der Sommerschule besteht aus Vorträgen renommierter Experten und informellen Diskussionsrunden sowie praktischen Einblicken. Das Programm bietet den Teilnehmern auch die Möglichkeit, ihre eigenen Forschungsthemen vorzustellen und soll den Austausch neuer Ideen in diesen Bereichen erleichtern. Mehr Informationen zur Summer School finden Sie hier.
Laser World of Photonics in München, Deutschland | 24.06.- 27.06.2025
Wir werden wieder an Laser World of Photonics in München teilnehmen. Besuchen Sie uns vom 24.06. – 27.06.2025 an unserem Stand 242, Halle A3, um unseren Polygonscanner live zu erleben! Mehr Informationen zur Messe finden Sie hier.
8. UKP Workshop Ultrafast Laser Technology | Aachen, Deutschland | 08. - 09.04.2025
Unser Forschungs- und Entwicklungsleiter Dr. Florian Rößler wird am UKP Workshop in Aachen teilnehmen. Er wird am 08.04.2025 von 12:00 -12:30 Uhr einen Vortrag zum Thema „Ultra-fast and precise micro texturing of two and three-dimensional surfaces“ halten.
Für weitere Informationen klicken Sie hier.
SPIE. Photonics West in San Francisco, USA | 28.01.2025– 30.01.2025
Wir werden wieder an der SPIE. Photonics West in San Francisco teilnehmen. Besuchen Sie uns vom 28.01. – 30.01.2025 an unserem Stand 4205-04 im German Pavillon, um unseren Polygonscanner live zu erleben!
Unser Forschungs- und Entwicklungsleiter Dr. Florian Rößler wird außerdem am 29. Januar 2025, vpn 13:50 – 14:10 Uhr, einen Vortrag halten. Ort: Moscone Center, Raum 212 (Level 2 South). Für weitere Informationen klicken Sie hier.
Erfolgreiches Projektergebnis
Durch eine Zusammenarbeit von MOEWE mit der Mittweidaer Firma ACSYS Lasertechnik GmbH und dem Laserinstitut Hochschule Mittweida wurde im Rahmen des Projektes Holumi 3D (GRAVOmer-Verbund) eine Weltneuheit geschaffen: die Anwendung der schnellen Laser-Mikrogravur mit Polygonscanner in einer Industriemaschine. Klicken Sie hier für weitere Informationen.
HLH-funk Projekt-Kickoff
Unter der Leitung von MOEWE wird das Projekt gemeinsam mit der ACSYS Lasertechnik GmbH, dem Laserinstitut Hochschule Mittweida und Fusion Bionic durchgeführt. HLH-funk kombiniert die DLIP- und die Polygonscanner-Technologien. Dadurch kann die Produktivität von Laserstrukturierungsprozessen deutlich gesteigert werden! Das Projekt ebnet den Weg für eine wirtschaftliche, industrietaugliche Herstellung mikrostrukturierter Funktionsoberflächen für eine Vielzahl von Anwendungen. Wir freuen uns sehr über die Zusammenarbeit.
MOEWE eröffnet Zweigstelle in Dresden
Um unsere Zusammenarbeit bei laufenden und neuen Projekten mit Fusion Bionic weiter zu stärken, haben wir kürzlich ein Büro am Standort von Fusion Bionic in Dresden eröffnet. Wir freuen uns über diesen Schritt und den vertieften und kontinuierlichen Austausch über innovative Ansätze in der Laserbearbeitung. Im Bild zu sehen ist unser Leiter für Forschung und Entwicklung Dr. Florian Rößler, gemeinsam mit Fusion Bionic CTO Sabri Alamri.
Neuer Geschwindigkeitsrekord bei der Laserreinigung
Die Fa. IPG Laser GmbH ist ein Hersteller von Reinigungslasern. Diese haben eine enorm hohe Pulsleistung von größer als ein Megawatt und einen quadratischen Prozessfleck. Oft werden sie per Hand geführt. IPG hat nun erstmals auf Initiative von MOEWE einen solchen Laser mit einer Leistung von 6 / 3 kW realisiert und diesen auf die Anforderungen eines schnellen Polygonscanners zugeschnitten. Insbesondere durch ein spezielles Burst-Regime kann die gesamte Laserstrahlleistung in Höhe von 3 kW bei dem Prozess genutzt werden, was sonst nicht möglich ist. MOEWE bietet mit dem PM 100 als einzige Firma weltweit einen Polygonscanner für so eine hohe Laserleistung an. Die Fa. SITA Messtechnik GmbH kann mit ihrem Messgerät den Reinigungseffekt nachweisen. Klicken Sie auf den Button, um weiter zu lesen.
Aperam Ventures investiert in Moewe Optical Solutions GmbH
Aperam, ein Global Player in den Bereichen rostfreier Stahl, Elektroband und Spezialstrahl, investiert seit 2021 in unser Unternehmen, Moewe Optical Solutions GmbH. Aperam unterstützt mit dem Risikokapitalfond „Aperam Ventures“ mutige Gründer und leistungsstarke Teams.
Als strategischer Investor sucht Aperam nach Unternehmen, die gleichzeitig den Wachstumskurs von Aperam selbst unterstützen können, außerdem werden sinnvolle und wirkungsvolle Beziehungen zu außergewöhnlichen Unternehmern aufgebaut.
MOEWE RealtimeSync-Technology
In Zusammenarbeit mit dem Laserinstitut Hochschule Mittweida und unserem Partner Edgewave GmbH konnten wir erstmals die Geschwindigkeitssteigerung bei der Laserbearbeitung durch die intelligente Verknüpfung von Polygonscannern zeigen.
Dazu haben wir ein spezielles Steuerungssystem erfunden und patentieren lassen, das die Scanner perfekt aufeinander abstimmt.
