PM 10

• Sie benötigen einen höheren Durchsatz in ihrem Laserprozess
• Sie können nicht ihre maximal zur Verfügung stehenden Laserleistung nutzen
• Sie benutzen immer noch langsame Galvoscanner
• Sie suchen nach einer Lösung zum Austausch ihres bisherigen Scanners

PM 10 Mini – Maximale Präzision auf kleinstem Raum

Ein kostengünstiges Einstiegsmodell für die kleine und mittlere Laserleistung

Behandlung von Oberflächen

Modifizierung

Reinigung

Schneiden

Beschriftung

Mikrostrukturierung

Bohren

Perforieren

2.5D Gravur

LIFT

Produktübersicht

Patentierter verzerrungsarmer Doppelpolygonspiegel
Freie Apertur von 10 mm
50 – 70 % effektive Laserausnutzung
Ultraschnelle Scangeschwindigkeiten über das gesamte Scanfeld (keine Beschleunigungsverluste)
Volldigitale, FPGA-interne Datenverarbeitung
Bitmaps oder Linienverarbeitung
Laseransteuerung in Echtzeit für höchste Genauigkeit

Optionen und Varianten

Optik

8 oder 12 Facetten mit ± 30° und ±15° Scanwinkel
Verwendung von Standard- und kundenspezifischen F-Theta-Objektiven
Einfacher Optikaustausch mit entsprechendem Adapterring

Hardware

Hochgeschwindigkeits-Lasertrigger bis zu 100 MHz
Positionsgenaue Laserpulse bei „pulse on demand“ – Laserquellen

Ihre Vorteile

Zweidimensionale Strahlablenkung ermöglicht Standalone-betrieb oder Taktstraßenintegration (Achse, Rolle-zu-Rolle)
Synchronisation von zwei Scannern auf eine Laserquelle (Optional)
Anwendungen: Lasermarkierung, Mikrostrukturierung,
Oberflächenreinigung, Bohren, Schneiden, Punktschweißen,
Gravieren (2,5D) und vieles mehr

Software

freie Linienparameter oder Bitmap-Modus
32-Bit-Graustufenverarbeitung, Gravur 2.5D
Synchronisation von mehreren Scannern
On-the-fly-Echtzeitverarbeitung mit externen Bewegungseinrichtungen

Datenblatt

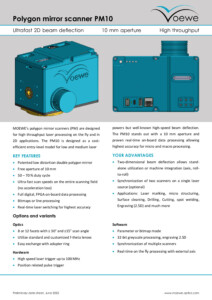

Datenblatt PM 10

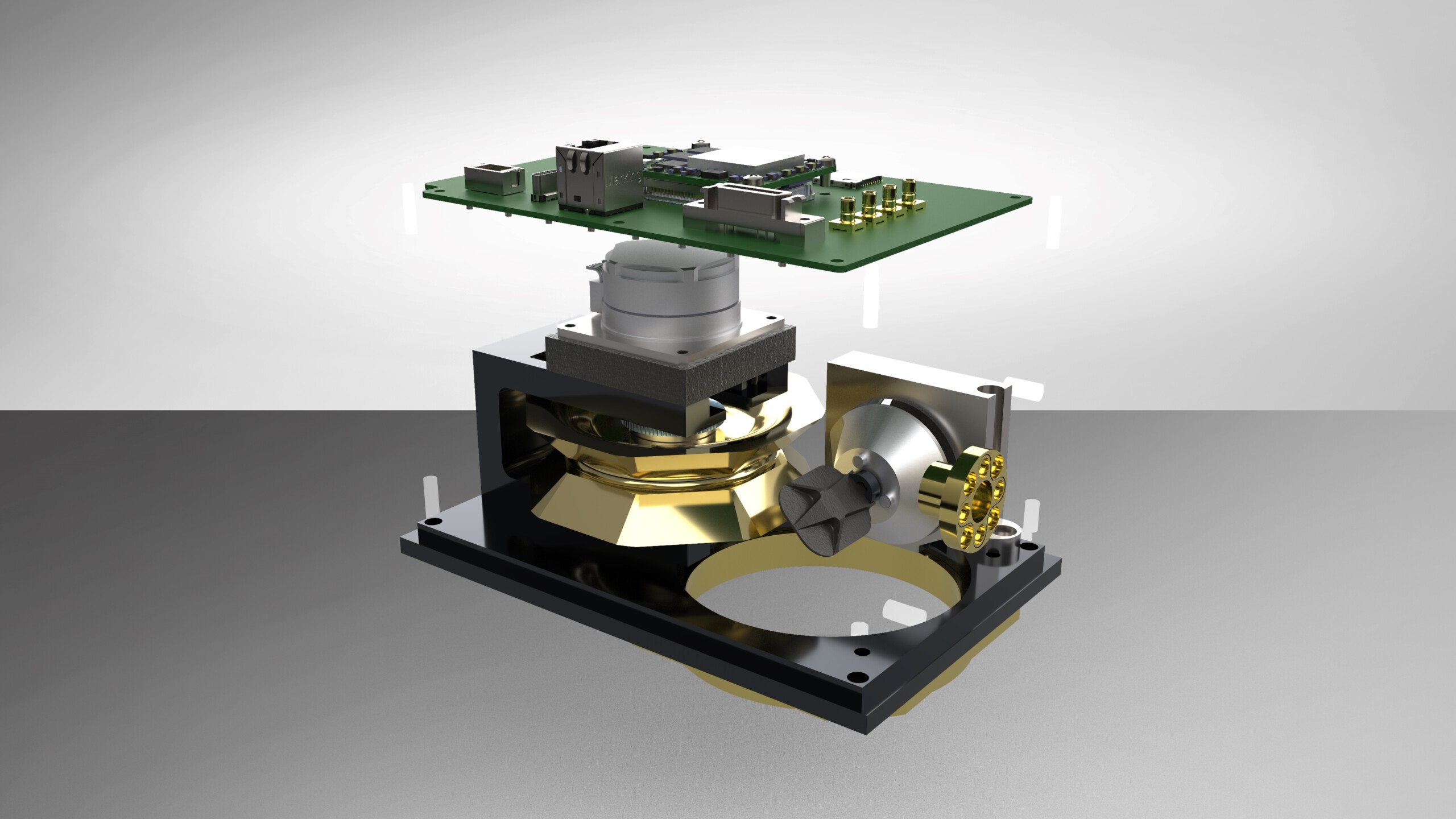

Patentiertes Design und Echtzeit Datenverarbeitung

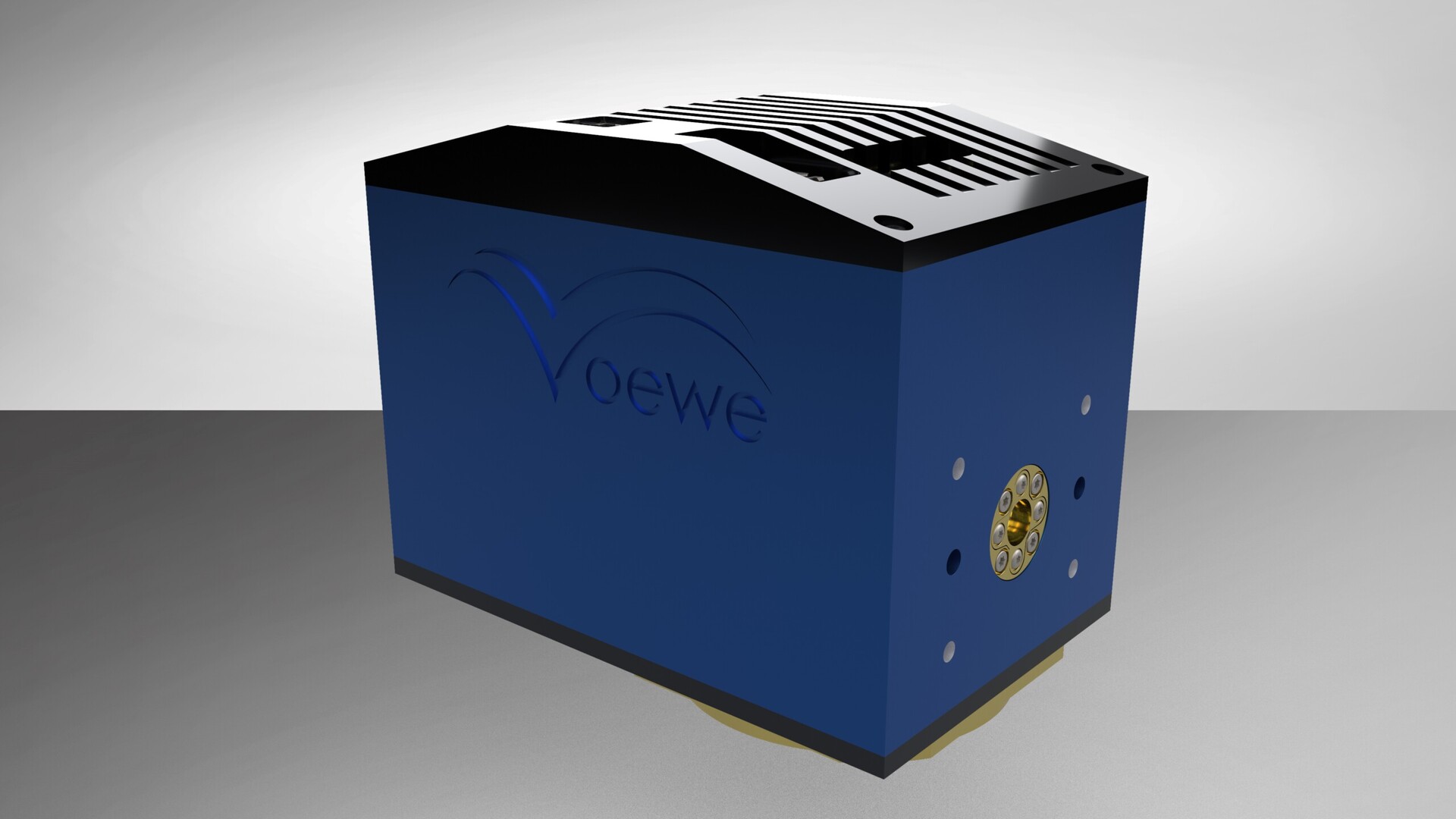

Der PM 10 Mini ist das innovativste kompakte Scansystem auf dem Markt. Dank seiner integrierten Steuerung und flexiblen Bearbeitungsmodi ist er ideal für Anwendungen wie Beschriften, Mikrostrukturieren und LIFT. Mit einer Apertur von 10 mm und seiner Echtzeit-Datenverarbeitung bietet der PM 10 Mini maximale Präzision für ihren Laserprozess.

Kompakter Aufbau für optimale Resultate.

Der PM 10 Mini ist das kompakteste und vielseitigste Scannersystem seiner Klasse. Mit integrierter Steuerung, flexiblen Bearbeitungsregimen und universeller Anwendbarkeit bietet er eine leistungsstarke Lösung für präzise Materialbearbeitung auf kleinstem Raum.

Unglaublich schnell. Abtastgeschwindigkeit >1.000 m/s möglich.

Die Ablenkgeschwindigkeit des PM 10 Mini ist ca. 30 mal größer als bei Galvoscannern. Mit einer Brennweite von 1920 mm erreichen unsere MOEWE Polygon Scanner System eine Geschwindigkeit von mehr als 4.000 m/s bei einer Zeilenfrequenz von 1.300 Hz. Insbesondere bei vollflächiger Rasterdatenbearbeitung oder bei durchgehender Flächenbestrahlung ist der Nutzen eines Polygonscanners unübertroffen.
